瑞士ABB二极管分立器件

产品简介

瑞士ABB二极管分立器件可分为三大类：快恢复二极管、标准恢复二极管、焊接二极管。本公司作为ABB二极管在中国的经销商保证原装正品，长期备有以下现货：5SDD71X0200 、5SDD71X0400、 5SDD71B0200、 5SDD0120C0200。

产品详情

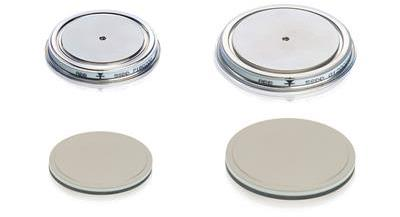

瑞士ABB二极管

1、5SDF系列Fast recovery diodes 快速二极管
2、5SDA、5SDD系列Standard recovery diodes 标准恢复二极管
3、5SDD系列Welding diodes 焊接二极管

瑞士ABB二极管可分为三大类：快速二极管Fast recovery diodes、标准恢复二极管Standard recovery diodes、焊接二极管Welding diodes。整流二极管分为两大类：正常恢复二极管和雪崩二极管.整流二极管通常用于交流(交流电)到直流(直流)的转换。正常恢复二极管是针对较低的导通损耗而优化的，并且能够处理非常大的电流。雪崩二极管自保护不受暂态过电压的影响.若要下载和打印pdf格式的数据表，请单击部件编号。

本公司作为ABB半导体器件在中国的经销商，主要销售ABB可控硅（ABB晶闸管）、ABB GTO(ABB可关断可控硅)、ABB二极管等，保证原装正品，交货及时，常备现货，价格优惠。：5STP03D6500、5STP18F1800、5STP08F6500、5STP08G6500、5STP24H2800、5STP33L2800、5STP28L4200等。

1. 5SDF系列Fast recovery diodes

快二极管是从直流-交流逆变开关中的配套器件。每个开关(GTO、IGCT或IGBT)都需要一个互补二极管(例如，用于“续流”无功功率)，以使直流-交流转换系统能够在感性负载下工作。快速二极管的优势是接受高动态压力(从导通状态快速过渡到阻塞状态)。然而，它们通常比整流二极管具有更高的导通损耗。对于每个开关家族(GTO，IGCT和IGBT)，我们提供快速二极管，为开关应用进行优化。

品类	Part number	VRRM (V)	IFAVM (A)	IFSM (kA)	Qrr (μC)	VDC (V)	*Package (mm)**
GTO free-wheeling	5SDF 13H4501	4500	1200	25.0	-	2800	94/63
GTO free-wheeling	5SDF 10H6004	6000	1100	18.0	-	3800	94/63
IGBT diodes	5SDF 20L4521	4500	1950	38	5300		120/85
IGBT diodes	5SDF 28L4521	4500	2620	48	10100		120/85
Diodes for IGCT Applications	5SDF 03D4502	4500	275	5.0		2800	60/34
	5SDF 05F4502	4500	435	16.0		2800	75/47
	5SDF 10H4503	4500	1100	20.0		2800	94/63
	5SDF 20L4520	4500	1950	38		2800	120/85
	5SDF 28L4520	4500	2620	48		2800	120/85
	5SDF 02D6004	5500	175	3.0		3300	60/34
	5SDF 04F6004	5500	380	10.0		3300	75/47
	5SDF 08H6005	5500	585	18.0		3300	94/63

2. 5SDA、5SDD系列Standard recovery diodes 标准恢复二极管

品类	Part number	VRRM (V)	IFAVM (A)	IFSM (kA)	*Package (mm)**
Avalanche diodes （雪崩二极管）具有自保护功能，不受暂态过电压的影响.	5SDA 11D1702	1700	1310	15.0	60/34
	5SDA 27F2002	2000	2700	31.0	75/47
	5SDA 24F2303	2300	2350	29.0	75/47
	5SDA 10D2303	2300	1140	13.5	60/34
	5SDA 09D2604	2600	1020	11.5	60/34
	5SDA 08D3205	3200	910	9.2	60/34
	5SDA 21F3204	3200	2110	26.0	75/47
	5SDA 07D3806	3800	790	7.6	60/34
	5SDA 07D3806	3800	1620	20.5	75/47
	5SDA 06D5007	5000	690	7.0	60/34
	5SDA 14F5007	5000	1410	17.5	75/47
Normal recovery diodes （普通二极管）具有较低的导通损耗，能够处理非常大的电流	5SDD 70H2000	2000	7030	65.0	101.5/63
	5SDD 65H2400	2400	6520	59.0	101.5/63
	5SDD 51L2800	2800	5380	65.0	120/78
	5SDD 60N2800	2800	6830	87.0	151/100
	5SDD 60Q2800	2800	7385	87.0	151/100
	5SDD 11D2800	2800	1285	15.0	60/34
	5SDD 11T2800	2800	1285	15.0	58.5/34
	5SDD 24F2800	2800	2600	30.0	75/47
	5SDD 48H3200	3200	4710	61.0	101.5/63
	5SDD 54N4000	4000	5200	85.0	151/100
	5SDD 40H4000	4000	3847	46.0	101.5/63
	5SDD 08T5000	5000	1028	12.0	58.8/34
	5SDD 08D5000	5000	1028	12.0	60/34
	5SDD 20F5000	5000	1978	24.0	75/47
	5SDD 36K5000	5000	3638	45.0	101.5/63
	5SDD 38H5000	5000	3814	45.0	101.5/63
	5SDD 33L5500	5500	3480	46.0	120/78
	5SDD 50N5500	5500	4570	73.0	151/100
	5SDD 06D6000	6000	662	10.5	58.5/34
	5SDD 10F6000	6000	1363	17.5	74.5/47
	5SDD 14F6000	6000	1363	17.5	74.5/47
	5SDD 31H6000	6000	3246	40.0	101.5/63
	5SDD 50N6000	6000	4210	71.2	151/100

3. 5SDD系列Welding diodes 焊接二极管

焊接二极管是专为中高频焊接设备和优化的大电流整流器。开关电压很低，输出电流很大。ABB同时销售普通外壳和无壳焊接二极管.后者在大电流焊接中对于高耐火材料的连接越来越重要。

频率	Part number	VRRM (V)	IFAVM (A)	IFSM (kA)	*Package (mm)**
Medium frequency	5SDD 71X0200	200	7110	55.0	60/44
	5SDD 0120C0200	200	11000	85.0	75/57
	5SDD 71B0400 5SDD 71B0200	400/ 200	7110	55.0	62/44
	5SDD 71X0400	400	7110	55.0	60/44
	5SDD 0120C0400	400	11350	85.0	75/57
	5SDD 92Z0401	400	9250	60.0	53/47
	5SDD 0105Z0401	400	10502	70.0	56/49.5
	5SDD 0135Z0401	400	13500	85.0	63.5/57
High Frequency	5SDF 63B0400	400	6266	44	63/44
	5SDF 63X0400	400	6266	44	61/44
	5SDF 90Z0401	400	9041	48	53/47
	5SDF 0102C0400	400	10159	70	75.5/57
	5SDF 0103Z0401	400	10266	54	56/49.5
	5SDF 0131Z0401	400	13058	70	63.5/57
