产品简介

日本三社SanRex三相整流桥包括DF系列标准型、DF – LA/LB系列、低侧高型、DF – NA系列直插封装、DFA系列三相桥+晶闸管。SanRex三相整流桥具有极低的正向电压降、高浪涌电流等优异性能。

产品详情

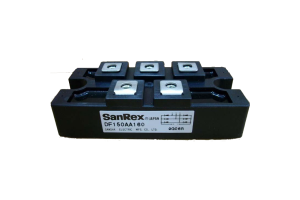

日本三社三相整流桥

1、Standard Models DF系列标准型

2、DF – LA/LB Series DF – LA/LB系列

3、Low Profile (17 mm) 低侧高型

4、DF – NA Series SIP Package DF – NA系列直插封装

5、DFA Series Three Phase Bridge + SCR DFA系列三相桥+晶闸管

日本三社SanRex三相整流桥包括DF系列标准型、DF – LA/LB系列、低侧高型、DF – NA系列直插封装、DFA系列三相桥+晶闸管，其中前面四种内部拓扑结构就是六只二极管组成的三相全桥，只是外形封装的差别。具有极低的正向电压降、高浪涌电流等优异性能。这些优点使这些模块非常可靠和高效，适用于电机驱动器、软启动器、UPS、加热器控制、电池充电器或一般用途的广泛应用。所有SanRex三相整流桥都符合RoHS标准，作为ISO 14001环境政策的最低标准，因为我们完全支持RoHS倡议。

本公司作为日本三社SanRex三相整流桥中国经销商长期备有现货，如：DF75AA160、 DF100AA160、DF200AB160等。

1. Standard Models DF系列标准型

内部连接图	Part # (PDF Files)	VRRM (V)	IDC (A) /@ Tj(°C)
DF	DF20AA120 DF20AA160	1200 1600	20	119
	DF20CA80 DF20CA160	800 1600	20	123
	DF30AA120 DF30AA160	1200 1600	30	117
	DF30CA80 DF30CA160	800 1600	30	122
	DF40AA120 DF40AA160	1200 1600	40	117
	DF40BA80	800	40	119
	DF50AA120 DF50AA160	1200 1600	50	114
	DF50BA80	800	50	114
	DF60AA120 DF60AA160	1200 1600	60	112
	DF60BA80	800	60	115
	DF75AA120 DF75AA160	1200 1600	75	100
	DF75BA80	800	75	107
	DF100AA120 DF100AA160	1200 1600	100	102
	DF100BA80	800	100	102
	DF150AB80 DF150AB160	800 1600	150	100
	DF200AB80 DF200AB160	800 1600	200	102

2. DF – LA/LB Series DF – LA/LB系列

内部连接图	外形尺寸	Part # (PDF Files)	VRRM (V)	IDC (A) /@ Tj(°C)
DF	LA	DF60LA80 DF60LA160	800 1600	60	111
		DF60LB80 DF60LB160	800 1600	60	111
		DF75LA80 DF75LA160	800 1600	75	101
	LB	DF75LB80 DF75LB160	800 1600	75	101
		DF100LA80 DF100LA160	800 1600	100	90
		DF100LB80 DF100LB160	800 1600	100	90

3. Low Profile (17 mm) 低侧高型

内部连接图	外形	Part # (PDF Files)	VRRM (V)	IDC (A) /@ Tj(°C)
DF		DF75AC80 DF75AC160	800 1600	75	100
		DF100AC80 DF100AC160	800 1600	100	102
		DF150AC80 DF150AC160	800 1600	150	106
		DF150AE80 DF150AE160	800 1600	150	106
		DF200AC80 DF200AC160	800 1600	200	106
		DF200AE80 DF200AE160	800 1600	200	106

4. DF – NA Series SIP Package DF – NA系列直插封装

内部连接图	外形	Part # (PDF Files)	VRRM (V)	IDC (A) /@ Tj(°C)
DF		DF20NA80F1 DF20NA160F1	800 1600	20	111
		DF20NA80S DF20NA160S	800 1600	20	111
		DF30NA80F1 DF30NA160F1	800 1600	30	92
		DF30NA80S DF30NA160S	800 1600	30	92

5. DFA Series Three Phase Bridge + SCR DFA系列三相桥+晶闸管

内部连接图	外形	Part # (PDF Files)	VRRM (V)	IDC (A) /@ Tj(°C)
DFA		DFA50BA80 DFA50BA160	800 1600	50	117
		DFA75BA80 DFA75BA160	800 1600	75	101
		DFA100BA80 DFA100BA160	800 1600	100	98
		DFA150BA80 DFA150BA160	800 1600	150	105
		DFA150CB80 DFA150CB160	800 1600	150	113
		DFA200CB80 DFA200CB160	800 1600	200	96
